V-Flex 10 — Hayward — Waterparts

Zoeken

Home/Tekeningen/Hayward/V-Flex 10

Hayward

V-Flex 10

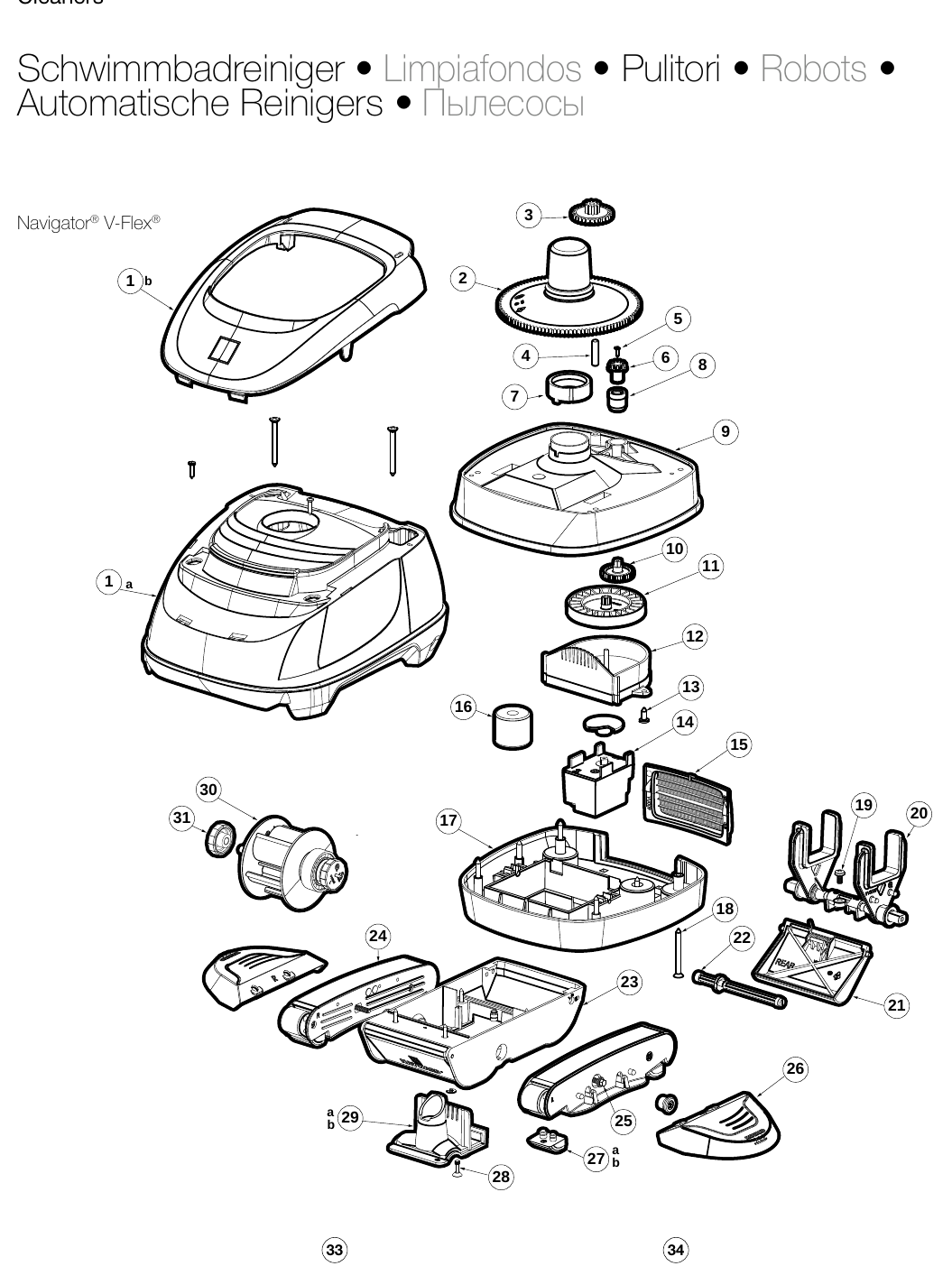

28 onderdelen op deze tekening · categorie Robots · PDF (vector)

Klik op een nummer

tap = tooltip, tweede tap = ga naar onderdeel

V-Flex 10

Onderdelen op deze tekening

1a
Cap
AXV925FSA
1b
Cone Gear
AXV070
3
Intermediate Gear
AXV001
5
Intermediate Gear Screw
AXV008
6
A-Frame Axle
AXV003
7
Cone Gear Bushing
AXV006
8
A-Frame Bushing
AXV006A
9
Upper Body
HSXV060237
10
Medium Turbine Drive Gear
AXV004A
13
Screw (x6) / Lower / Upper Body
AXV065P
14
Gear Box
AXV400-10P
15
Inlet Grill
AXV400-05P
16
Floaters (2)
AXV504FH
34
Connecting Hose
VX1018BF
27a
Liner
AXV413P
17
Lower / Middle Body
HSXV500237
18
Body Screw
AXV313
27b
Liner
AXV413F
29a
Lower Cover
HSXV001SAC-237
29b
Vinyl Liner
HSXV001SAV-237
19
White Pod Bearing Kit
HSXV3010SA
20
White Pod Shoe Kit
AXV434-237
22
Wing
AXV417A-237
24
Pod Kit
AXV417-237
28
Screw
AXV014
30
Turbine with Bearing
HSXV3000SAC
32
Turbine Housing
HSX3040SC
25a
White Pod
AXV604-237
