Explosietekeningen
Klik op een tekening om alle onderdelen interactief te bekijken.

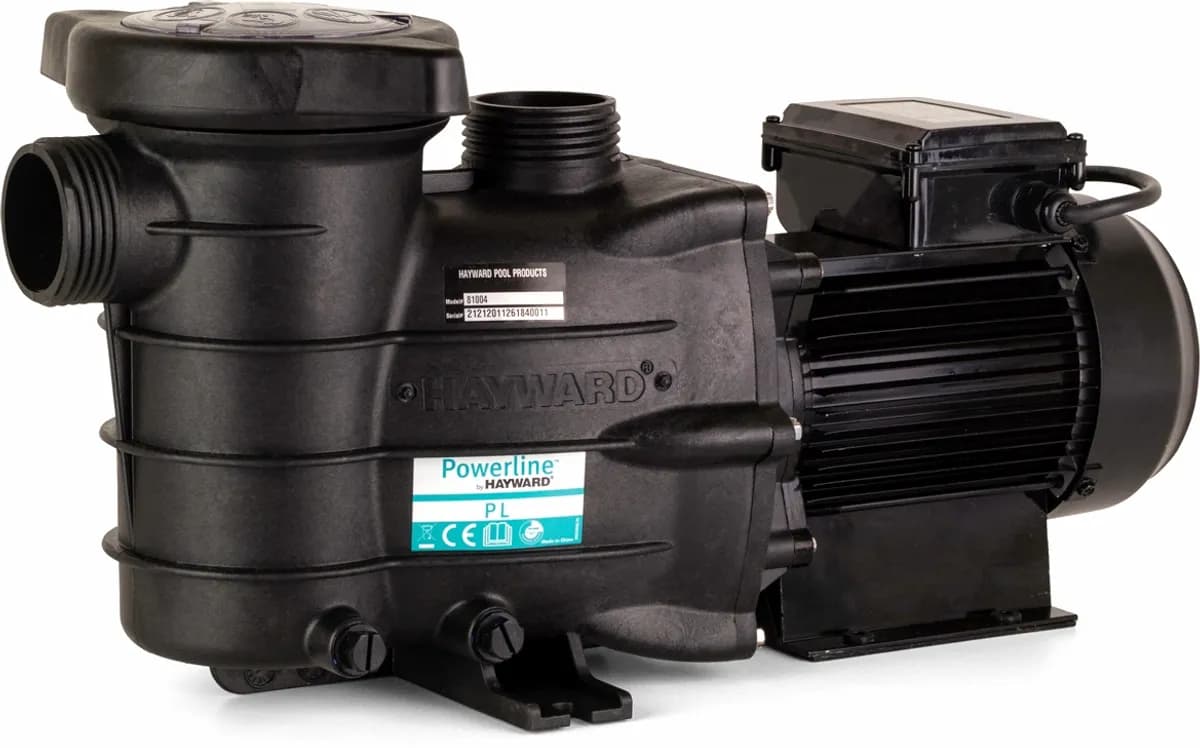

Onderdelen voor Hayward 81003 (E2)
20 gedocumenteerde onderdelen voor dit model.
SPXCA16UF
Capacitor
SPX8100B
Diffuser
SPX1700FG
Drain Plug
SPX8100Z1CECF
Fan cover
S0060Z1
Housing bolt
SPX8100R
Housing gasket
SPX8119T
Impeller
SPX8100Z1CWBG1
Junction box assembly
SPX810521CBE2
Motor
SPX8100Z1
Motor bolt
SPX8100AA
Pump housing / Strainer
SPX1600Z2VIT
Seal assembly
SPX8100D
Seal plate
SPX8100KIT
Set of gaskets
SPX8100M
Strainer basket
SPX8100DS
Strainer cover
SPX8100S
Strainer cover O-ring
SPX8100NBPAK
Union 32/38 mm
SPX8100UNPAK
Union connector kit 50 mm
GMX0600F
Valve O’Ring
