XP35DCSI — Norsup — Waterparts

Zoeken

Home/Tekeningen/Norsup/XP35DCSI

Norsup

XP35DCSI

57 onderdelen op deze tekening · categorie Warmtepompen · Scan

Klik op een nummer

tap = tooltip, tweede tap = ga naar onderdeel

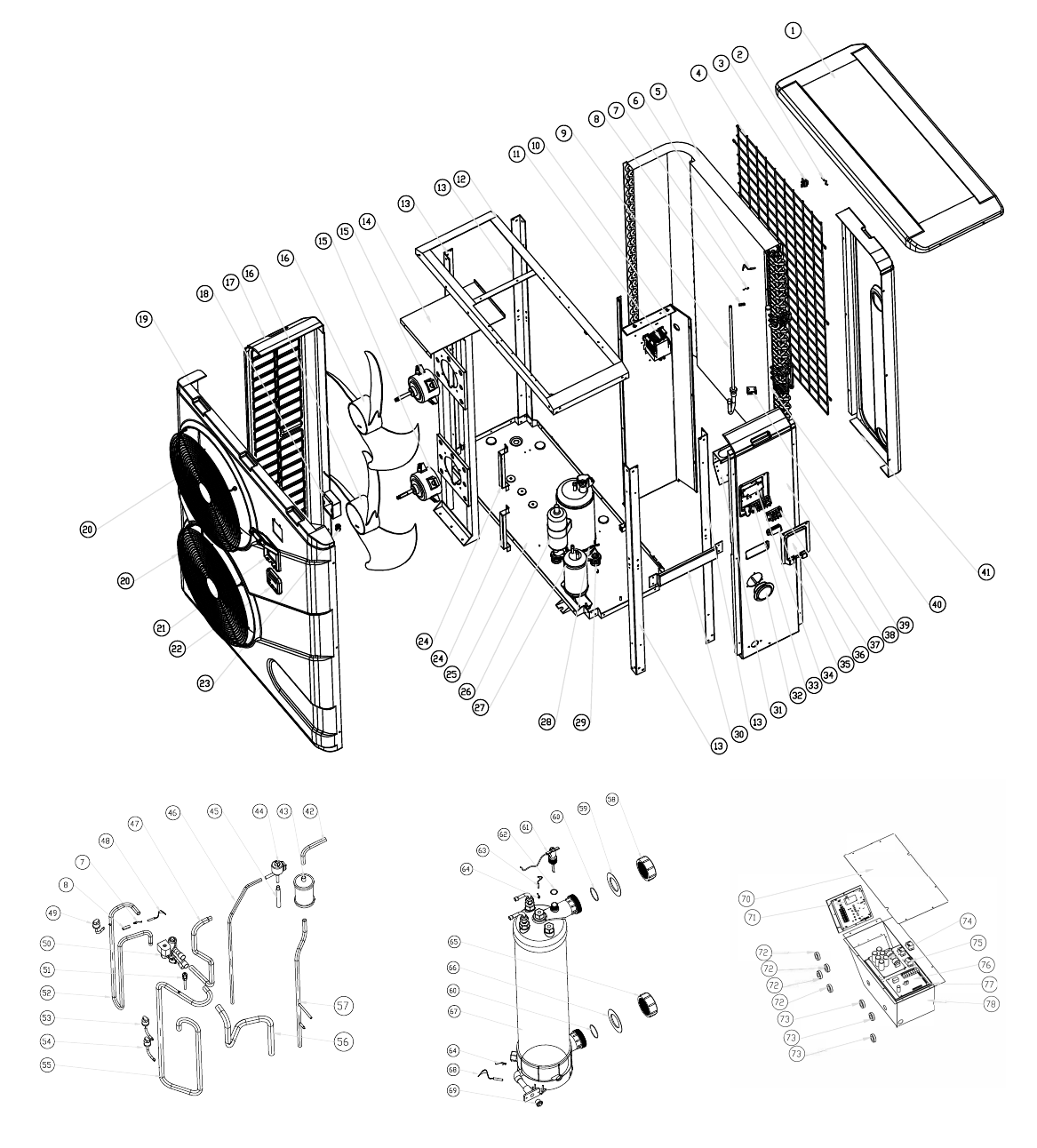

XP35DCSI

Onderdelen op deze tekening

2
Inlet temperature sensor TH1 plug (6x4)
XP35DCSI-POS-2
3
Ambient temperature sensor clip
XP35DCSI-POS-3
4
Back grid
XP35DCSI-POS-4
6
Coil
XP35DCSI-POS-6
7
Sensor casing pipe
XP35DCSI-POS-7
8
Condensate distribution piping
XP35DCSI-POS-8
9
Isolation panel
XP35DCSI-POS-9
10
Bracket
XP35DCSI-POS-10
11
Top Frame
XP35DCSI-POS-11
12
Fan
XP35DCSI-POS-12
13
Fan motor bracket
XP35DCSI-POS-13
16
Left side panel
XP35DCSI-POS-16
17
Wiring box
XP35DCSI-POS-17
18
Front panel
XP35DCSI-POS-18
19
Front grill
XP35DCSI-POS-19
23
Wire connection
XP35DCSI-POS-23
24
Panel bracket
XP35DCSI-POS-24
25
Base tray
XP35DCSI-POS-25
26
Compressor
XP35DCSI-POS-26
27
Filter to reservoir
XP35DCSI-POS-27
28
Compressor Heating belt
XP35DCSI-POS-28
29
Rubber ring damping feet
XP35DCSI-POS-29
30
Handholder bracket
XP35DCSI-POS-30
31
Control panel
XP35DCSI-POS-31
33
Water switch in position
XP35DCSI-POS-33
34
Terminal panel bracket
XP35DCSI-POS-34
35
Terminal panel
XP35DCSI-POS-35
36
Wiring cover
XP35DCSI-POS-36
37
Power cable 3-seat terminal
XP35DCSI-POS-37
38
Right panel
XP35DCSI-POS-38
39
Electric wiring block
XP35DCSI-POS-39
40
Piping
XP35DCSI-POS-40
41
Side panel
XP35DCSI-POS-41
42
Exchanger to filter
XP35DCSI-POS-42
43
Filter
XP35DCSI-POS-43
44
EEV
XP35DCSI-POS-44
45
EEV to distribution piping
XP35DCSI-POS-45
46
Reservoir to EEV
XP35DCSI-POS-46
47
4-way valve to exchanger
XP35DCSI-POS-47
50
4-way valve
XP35DCSI-POS-50
51
Suction valve
XP35DCSI-POS-51
52
Pressure port
XP35DCSI-POS-52
55
Back gas piping
XP35DCSI-POS-55
56
4-way valve to collective piping
XP35DCSI-POS-56
57
Filter to reservoir
XP35DCSI-POS-57
59
Blue rubber ring
XP35DCSI-POS-59
60
Watertight connection sealing ring
XP35DCSI-POS-60
62
Rubber ring for water flow switch
XP35DCSI-POS-62
64
Water in temperature sensor clip 1/8
XP35DCSI-POS-64
66
Red rubber ring
XP35DCSI-POS-66
67
Manifold heat exchanger
7021823
70
Electric box cover
XP35DCSI-POS-70
72
Magnet ring
XP35DCSI-POS-72
73
Terminal strip
XP35DCSI-POS-73
76
PC Board SHZKA0101
XP35DCSI-POS-76
77
Fuse
XP35DCSI-POS-77
78
Electric box
XP35DCSI-POS-78
