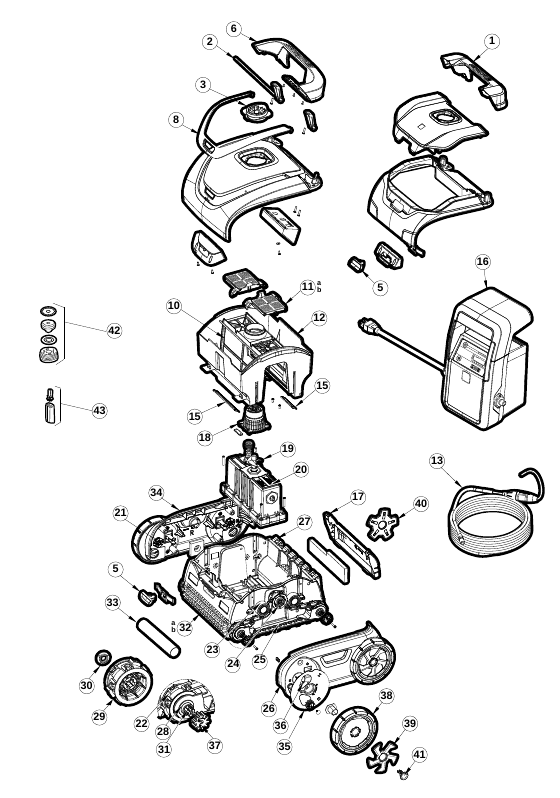

Explosietekeningen
Klik op een tekening om alle onderdelen interactief te bekijken.
Onderdelen voor Hayward 500
34 gedocumenteerde onderdelen voor dit model.
RCX341142-236
Base
RCX341107236
Black
RCX99004KT
Cord repair kit
RCX99004KIT
Cord repair kit
RCX341190
Cord with swivel
RCX97417SPAK2
Door Filter Element (x2)
RCX97505PAK2
Drifting (x2)
RCX97507PAK2
Drive wheel kit (x2)
RCX341241BKIT
Exhaust Nozzle
RCX97417
Filter Housing, Filter Bucket
RCX34110BK
Handle assembly
RCX341203236
Handle assembly
RCX34114
Housing, filter support
RCX97506PAK2
Idler pulley kit (x2)
RCX97455
Impeller
RCX341127BK
Impeller Cover Kit
RCX341101BK
Left side panel
RCX341195
Motor assembly
RCX341190A
Power Supply
RCX341102BK
Right side panel
RCX97410
Roller bearing kit
RCX97508PAK2
Roller bus kit (x2)
RCX26011WCE
Roller + foam
RCX26008
Roller + mousse
RCX97439PAK2
Roller Shaft Bushing (x2)
RCX70103PAK2
Top Filter Element (x2)
RCX97501GR
Track
RCX97502GR
Transmission bearing kit
RCX341162
Voeding
RCX97504PAK2
Wheel Bushing (x2)
RCX341145KIT
Wheel Drive Gear Kit
RCX34112BK
Wheel guard
RCX34111PAK2
Wheel kit (x2)
RCX34113BKBL
Wheel & Tire
