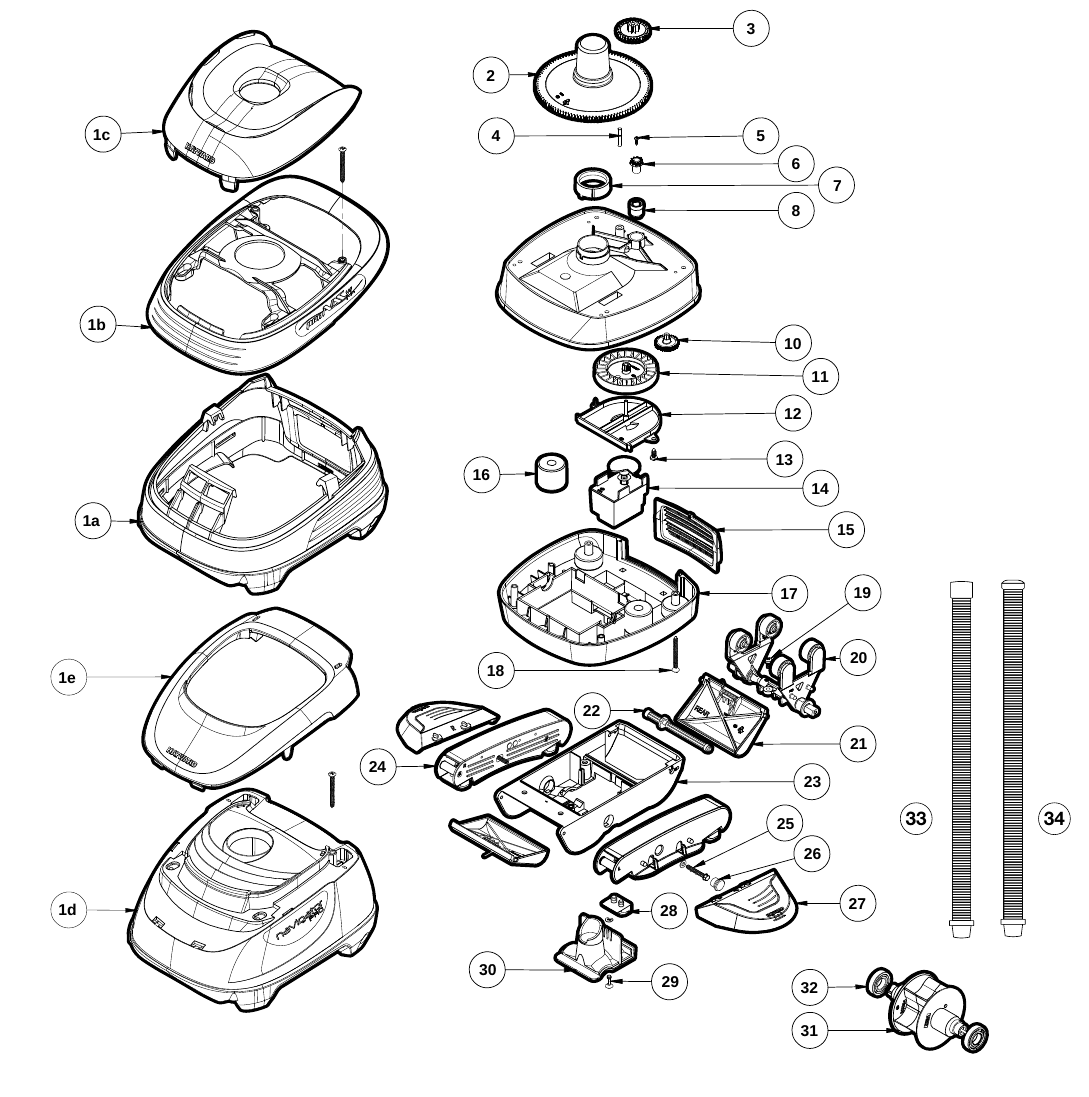

Explosietekeningen
Klik op een tekening om alle onderdelen interactief te bekijken.
Onderdelen voor Hayward Navigator Pro
30 gedocumenteerde onderdelen voor dit model.
AXV603
Bottom cover
AXV314P
Captive screw with clip
AXV433A
Concrete
AXV670
Cone Gear
AXV306
Cone Gear Bushing
WX101BBF
Connecting hose
AXV031B
Flap Adjuster
AXV054RH
Floats (2)
AXV408P
Gear Box
AXV301
Intermediate Gear
AXV309
Intermediate Gear Shaft
AXV019
Lid
AXV005H
Lower Body Screw
AXV414BWH
Lower Rump
AXV005P
Lower / Upper Body Screw (x8)
AXV090CLG
Main hose
AXV062C
Medium Turbine
AXV009
Medium Turbine Case with Axle
AXV064A
Medium Turbine Drive Mechanism
AXV006CRH
Middle Body
AXV417WHP
Pod Kit
AXV621DAT
Pod Shoe Kit
AXV414P
Santoprene Shoes (x4)
AXV604WHP
Skirt Kit
AXV303
Spindle Gear
AXV066A
Spindle Gear Bushing
AXV068
Spindle Gear Screw
AXV602P
Turbine
AXV055P
Turbine Bearings (2)
AXV434WHP
White Louver Kit
