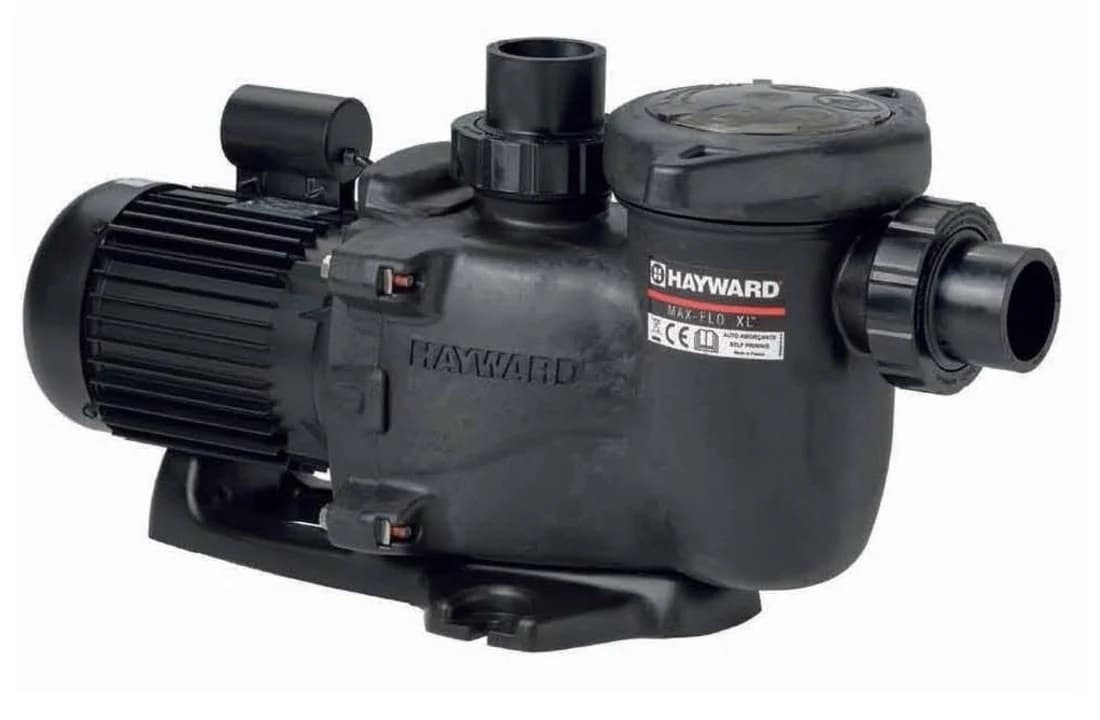

Onderdelen voor Hayward SP2315VSTD
23 gedocumenteerde onderdelen voor dit model.
SPX2300B
Diffuser
SXZ0022Z
Diffuser gasket
SPX3200Z8
Diffuser screws (x3)
SPX4000FG
Drain plug O-ring
SPX0750SFVSTD
Electronic module
SPX1100FE
Gland
SPX2300Z9AK
Housing bolt kit
SMX0001Z2
Housing gasket
SPX3100CVS
Impeller
SPX1100SFVSTDSS
Motor (1.5 CV)
SPX2300Z9PAK4
Motor bolt
SPX2300Z4
O-ring
SPX2300AA
Pump Housing/Strainer
SPX2700SA/
Seal assembly
SPX2300E
Seal plate
SPX2300GS
Set of gaskets
SPX1600Z52
Slinger
SPX2300M
Strainer basket
SPX2300DLS
Strainer cover
SPX2300G
Support pump
SPX2700UNT50
Union connector kit 50 mm
SPX2700UNT63
Union connector kit 63 mm
SPX1100IVSTD
User interface
