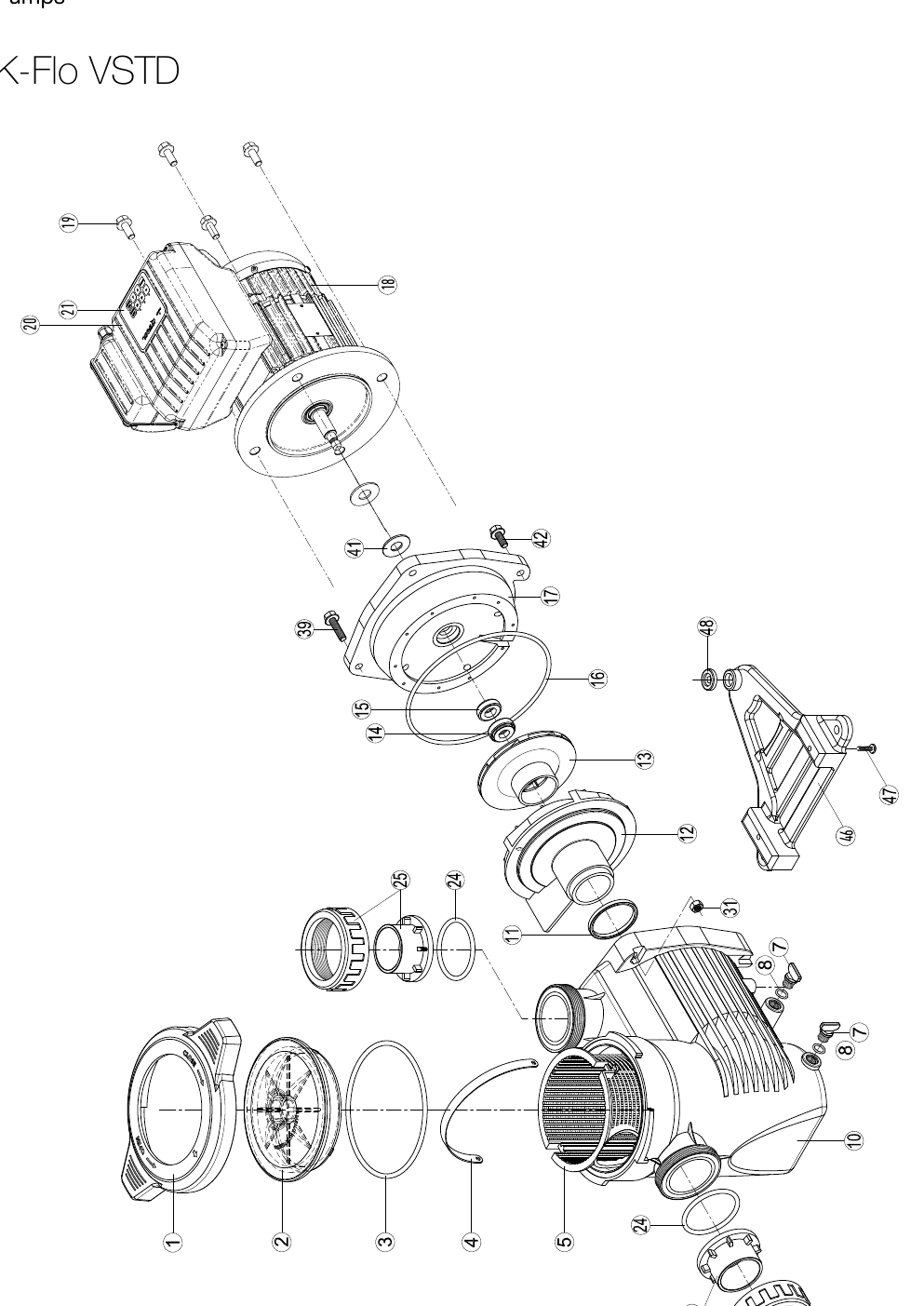

Explosietekeningen
Klik op een tekening om alle onderdelen interactief te bekijken.
Onderdelen voor Hayward VSTD
26 gedocumenteerde onderdelen voor dit model.
50010013002
Casing flange o-ring set
50010020010
Cover o-ring
50010011003
Cover O-ring
50010006001
Diffuser
50010016002
Diffuser O-ring
SPX100EVSTD
Electronic module
V0004
Fan bearings kit 0.50-1.50HP
CVX0238
Fan cover
SPX1100PE
Gland
500139420300
Hardware kit
500100070104
Impeller VS 1.5HP
50010010007
Locking nut
500114150100
Mechanical seal kit
SPX100NVSTDSB
Motor 1.5 CV VS
SPX6022RS
Motor Bearings Kit
KTREPKS
Pump base kit
50013116003
Pump gasket kit
50010010022
Pump housing
50010009001
Pump support
50010008002
Seal plate kit
50010025000
Set of unions KS Ø 50 mm
50010025300
Set of unions KS Ø 63 mm
50010041000
Slinger
50010030003
Strainer Basket
50010000000
Swivel nut
SPX1100NTVSTD
User interface VSTD
