XP10DCSI
Heat Pump, Type Inverter
- Categorie:
- Warmtepompen
De Norsup XP10DCSI is een inverter-compressor voor warmtepompen, ontworpen om de energieverbruik te optimaliseren door de werkfrequentie automatisch aan te passen. Dit onderdeel is geschikt voor zwembaden en spa's van klein tot gemiddeld formaat en draagt bij aan efficiëntere temperatuurregeling met lager energieverbruik dan vaste compressoren. Het inverter-systeem zorgt voor soepelere werking en lagere geluidsontwikkeling tijdens bedrijf.

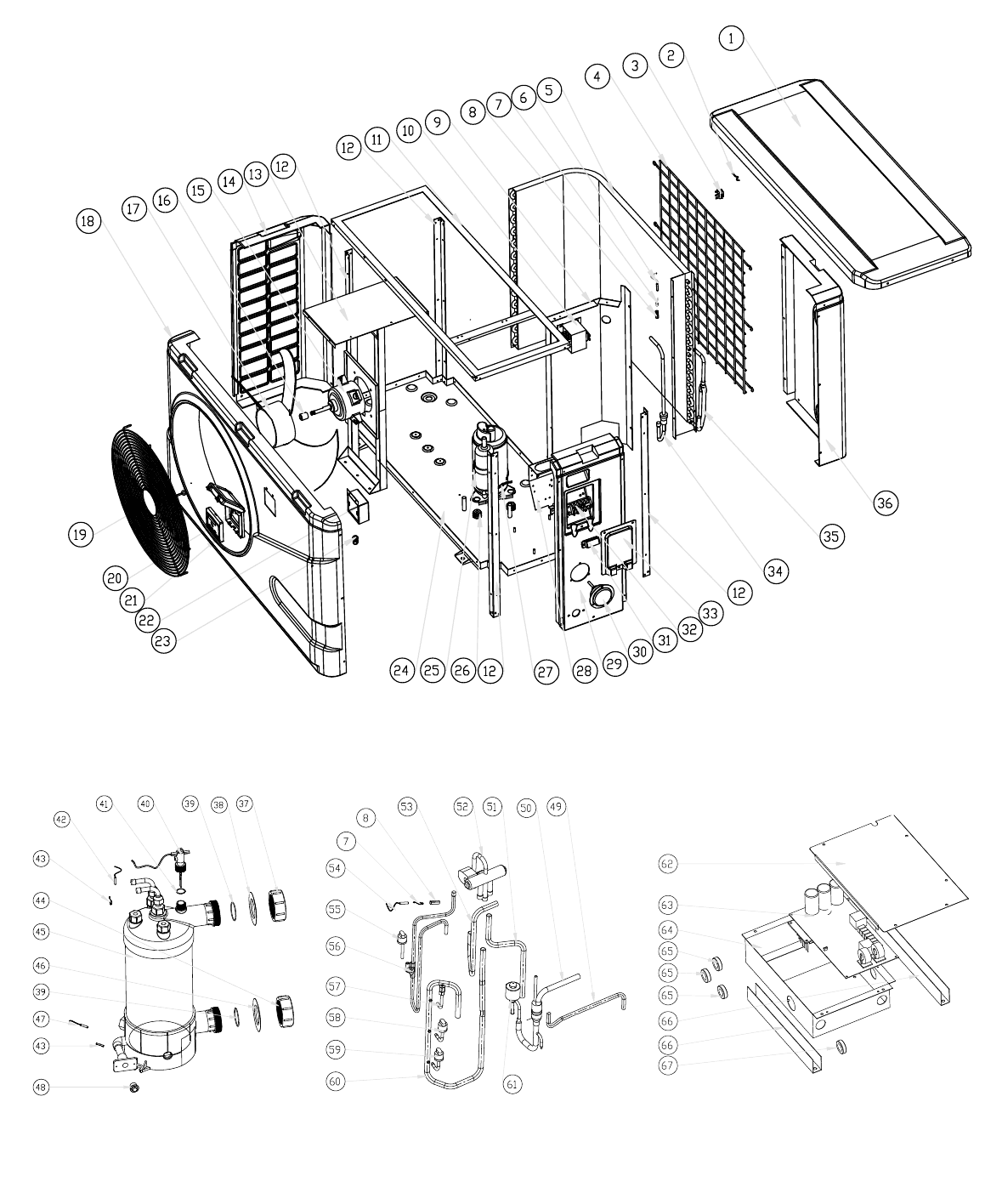

Explosietekeningen
Klik op een tekening om alle onderdelen interactief te bekijken.
Onderdelen voor Norsup XP10DCSI
66 gedocumenteerde onderdelen voor dit model.
XP10DCSI-POS-32
3-port terminal
XP10DCSI-POS-52
4-way valve
7020261
4-way valve
XP10DCSI-POS-51
4-way valve to collection piping
XP10DCSI-POS-53
4-way valve to exchanger
XP10DCSI-POS-9
Air flow conductor
XP10DCSI-POS-3
Ambient temperature sensor clip
XP10DCSI-POS-2
Ambient temperature sensor TH1 plug (6x4)
7020260
Back grid
XP10DCSI-POS-36
Back panel
XP10DCSI-POS-22
Back panel
XP10DCSI-POS-46
Blue rubber ring
XP10DCSI-POS-24
Bottom plate
XP10DCSI-POS-31
Clip
XP10DCSI-POS-7
Clip
XP10DCSI-POS-25
Compressor
XP10DCSI-POS-26
Compressor damping feet
7020267
Compressor heating belt 230V 35W 340mm
XP10DCSI-POS-34
Condensate distribution piping
XP10DCSI-POS-61
EEV
XP10DCSI-POS-28
Electric box
XP10DCSI-POS-62
Electric box cover
XP10DCSI-POS-4
Evaporator
7020263
Exchanger titanium spiral 35kW
XP10DCSI-POS-50
Exchanger to EEV
XP10DCSI-POS-56
Exhaust pipe
7021815
Fan blade 496mm x 150mm, 12mm hole anticlockwise
XP10DCSI-POS-16
Fan blade 496mm x 150mm, 12mm hole anticlockwise
7021816
Fan blade D610mm x 148mm, 10mm hole anti/clockwise
XP10DCSI-POS-12
Fan motor bracket
XP10DCSI-POS-13
Fan motor fixing
7021812
Fan motor ZKFN-78D028 120W
XP10DCSI-POS-14
Fan motor ZWB37B0D2B 120W
7014153
Filter to reservoir
XP10DCSI-POS-18
Front panel
XP10DCSI-POS-60
Gas return piping
XP10DCSI-POS-11
Grid
XP10DCSI-POS-8
Isolation panel
7023600
LED display inverter WIFI02MM011
7010543
LED sensor display box
7024791
Low pressure switch 0.1 - 0.3Mpa
7024792
Low pressure switch 0.2 - 0.1Mpa
XP10DCSI-POS-67
magnet ring
XP10DCSI-POS-66
magnet ring
7020262
Manometer Exchanger
XP10DCSI-POS-35
Piping
XP10DCSI-POS-49
Piping from distribution piping
0121241
Plug 1/4" outer thread 10bar black
7010518
Pressure gauge
7021834
Printed circuit Q150101-V1.5
XP10DCSI-POS-38
Red rubber ring
XP10DCSI-POS-29
Right panel
XP10DCSI-POS-6
Sensor casing pipe
XP10DCSI-POS-43
Sensor with sensor pipe thread M8
XP10DCSI-POS-57
Suction valve
7024793
Suction valve
XP10DCSI-POS-64
Terminal
7020259
Top Cover
XP10DCSI-POS-10
Top frame
XP10DCSI-POS-40
Water flow switch V1-2 plug (9x7mm)
7020257
Water flow switch VH-2 plug (9x27mm)
XP10DCSI-POS-19
Waterproof display box
XP10DCSI-POS-39
Water switch ring
XP10DCSI-POS-65
wire casing
XP10DCSI-POS-23
wire connection
XP10DCSI-POS-33
Wiring cover
