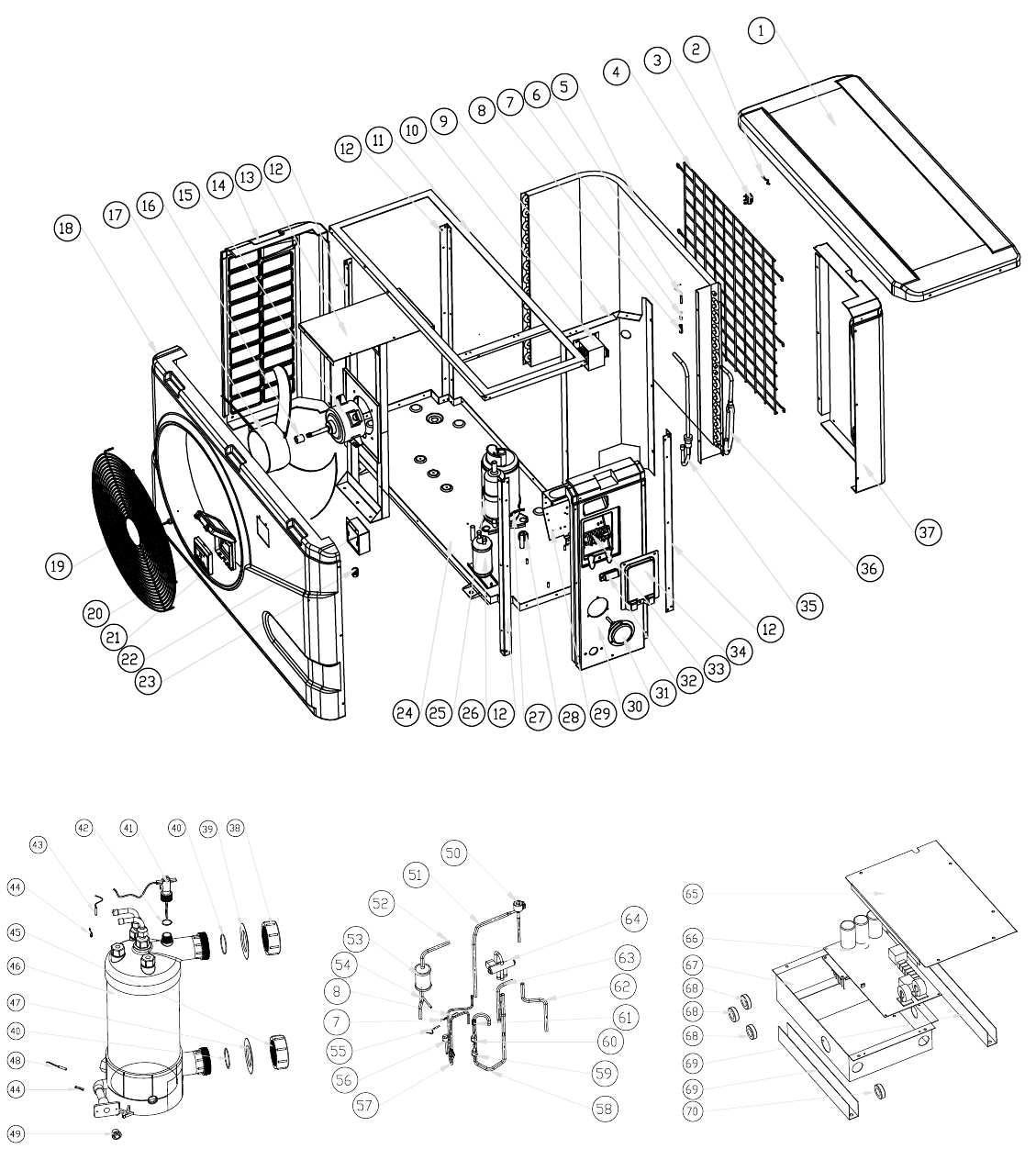

Explosietekeningen
Klik op een tekening om alle onderdelen interactief te bekijken.
Onderdelen voor Norsup XP13DCSI
20 gedocumenteerde onderdelen voor dit model.
7020261
4-way valve
7020260
Back grid
7020267
Compressor heating belt 230V 35W 340mm
7020263
Exchanger titanium spiral 35kW
7021815
Fan blade 496mm x 150mm, 12mm hole anticlockwise
7021816
Fan blade D610mm x 148mm, 10mm hole anti/clockwise
7021812
Fan motor ZKFN-78D028 120W
7014153
Filter to reservoir
7023600
LED display inverter WIFI02MM011
7010543
LED sensor display box
7024791
Low pressure switch 0.1 - 0.3Mpa
7024792
Low pressure switch 0.2 - 0.1Mpa
7020262
Manometer Exchanger
7021835
PC board ZM200101-V1.5
0121241
Plug 1/4" outer thread 10bar black
7010518
Pressure gauge
7024793
Suction valve
7021829
Titanium heat exchanger
7020259
Top Cover
7020257
Water flow switch VH-2 plug (9x27mm)
